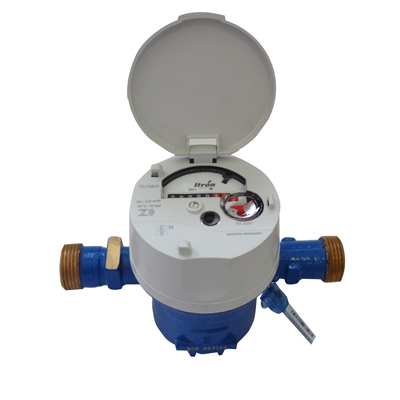

Flodis
Características técnicas
Catálogo
Faça o download do catálogo geral Itrón.
Valores de desempenho - Flodis - Unijato classe C
| Diâmetro Nomninal (DN) | pol |
15-20 (1/2" - 3/4") |
20 (3/4") |
25 (1") |
32 (1.1/4") |
|---|---|---|---|---|---|
| Classe Metrológica | Classe | C | C | C | C |
| Vazão Máxima - Qmáx | m3/h | 3 | 5 | 7 | 12 |
| Vazão Nominal - Qn | m3/h | 1,5 | 2,5 | 3,5 | 6 |
| Vazão de Transição - Qt | l/h | 22,5 | 37,5 | 52,5 | 90 |
| Vazão Mínima - Qmin | l/h | 15 | 25 | 35 | 60 |
| Início de Funcionamento Típico | l/h | 5 | 6 | 10 | 12 |
| Perda de carga Qmáx | bar | <1 | <1 | <1 | <1 |
| Comprimento | mm | 170/190 | 190 | 260 | 260 |
| Pressão máxima de trabalho | bar | 10 | 10 | 10 | 10 |
| Temperatura máxima | C° | 40 | 40 | 40 | 40 |
Pré-equipado para comunicação- Tecnologia Cyble - opcional: Relojoaria Metálica
Possui rosca BSP.

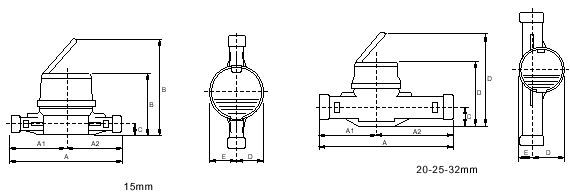

Desenho Técnico
Dimensões
| Vazão Máxima - Qmáx | m3/h | 3 | 5 | 7 | 12 |
|---|---|---|---|---|---|
| Diâmetro nominal - DN | mm | 15-20 | 20 | 25 |
32 |
| Peso | kg | 1,16 | 1,5 | 2,26 | 2,39 |
| A | mm | 165 | 190 | 260 | 260 |
| A1 | mm | 82,5 | 95 | 110 | 110 |
| A2 | mm | 82,5 | 95 | 110 | 110 |
| B | mm | 104 | 123 | 130 | 130 |
| B* | mm | 183 | 203 | 210 | 210 |
| C | mm | 21,5 | 22,5 | 39 | 39 |
| D | mm | 46 | 64 | 64 | 67 |
| E | mm | 46 | 28 | 28 | 25 |

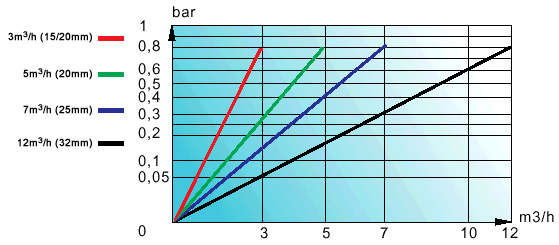

Gráfico de perda de carga
Condições de Instalação
O medidor pode ser instalado tanto na posição horizontal, vertical ou inclinado com relação à tubulação (Classe C na posição horizontal, Classe B nas demais posições).
Muito Importante
- Para medidores a partir de 20mm, deve se retirar o bloqueador da turbina. Esta mesma peça deverá ser recolocada, caso o medidor deva ser transportado.
- Posicionar o medidor de forma que a direção da seta seja correspondente à direção do fluxo da água.
- Jamais conectar o medidor sem que a tubulação tenha sido previamente limpa (às vezes é necessário que este processo seja feito durante vários dias). A tubulação deve ser limpa com o uso de uma conexão ou trecho de tubo, nunca utilizando o hidrômetro. Este procedimento deve ser realizado em tubulações novas e onde é possível detectar presença de sujeiras.
- Em caso de instalação em locais passíveis de congelamento, o hidrômetro deve ser protegido, preferencialmente ser instalado num local resguardado.
- O hidrômetro deve ser instalado no ponto mais baixo da tubulação.
- Após a instalação do medidor, a válvula deve ser aberta aos poucos, até que o ar seja completamente eliminado.
Instalação:
- Para permitir eventuais manutenções na instalação, recomenda-se a instalação de uma válvula ou registro na entrada e na saída do medidor para estancar o fluxo de água ou evitar possíveis retornos de água aquecida, ou eventualmente contaminada para a rede.
- Temperaturas elevadas podem danificar algumas partes do medidor, por isso recomenda-se nunca fazer o uso de soldas na tubulação próxima ao mesmo.
- Recomenda-se purgar o ar do medidor após a instalação, fazendo com que uma grande quantidade de água a uma vazão elevada passe pelo medidor.
