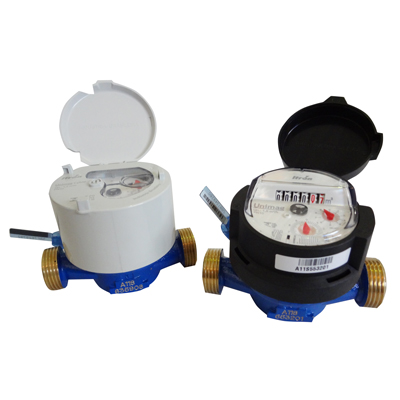

Unimag
.jpg)
Características técnicas
Catálogo
Faça o download do catálogo geral Itrón.
Valores de desempenho - Unimag - Unijato classe
| Diâmetro Nomninal (DN) |
mm pol |
15-20 (1/2" - 3/4") Unimag Premium |
15-20 (1/2" - 3/4") |
15-20 (1/2" - 3/4") |
20 (3/4") |
|---|---|---|---|---|---|
| Classe Metrológica | Classe | B | B | B | B |
| Vazão Máxima - Qmáx | m3/h | 1,2 | 1,5 | 3 | 5 |
| Vazão Nominal - Qn | m3/h | 0,6 | 0,75 | 1,5 | 2,5 |
| Vazão de Transição - Qt | l/h | 48 | 60 | 120 | 200 |
| Vazão Mínima - Qmin | l/h | 12 | 15 | 30 | 50 |
| Início de Funcionamento Típico | l/h | 6 | 8 | 11 | 15 |
| Perda de carga Qmáx | bar | <1 | <1 | <1 | <1 |
| Comprimento | mm | 115* | 115* | 115* | 115* |
| Pressão máxima de trabalho | bar | 10 | 10 | 10 | 10 |
| Temperatura máxima | C° | 40 | 40 | 40 | 40 |
De acordo com ISO 4064 e de acordo com ABNT NM 212. Obs: 1 bar =0,1Mpa=1,0197 Kgf/cm2=14,51 PSI.
*Possuimos Unijato Longo de 1/2" com 165 mm e de 3/4" com 190mm.
Opcionais: Relojoaria Inclinada, Metálica ou Pré-equipada.
Possui rosca BSP.

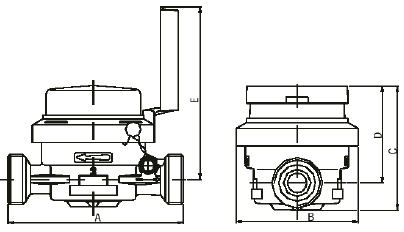

Desenho Técnico
Dimensões
| Vazão Máxima - Qmáx | m3/h | 1,2 | 1,5 | 3 | 5 |
|---|---|---|---|---|---|
| Diâmetro nominal - DN | mm | 15 - 20 | 15 - 20 | 15 - 20 | 20 |
| Peso | kg | 0,59 | 0,59 | 0,59 | 0,59 |
| A | mm | 115 | 115 | 115 | 115 |
| B | mm | 80 | 80 | 80 | 80 |
| C | mm | 85 | 85 | 85 | 85 |
| D | mm | 65 | 65 | 65 | 65 |
| E | mm | 115 | 115 | 115 | 115 |

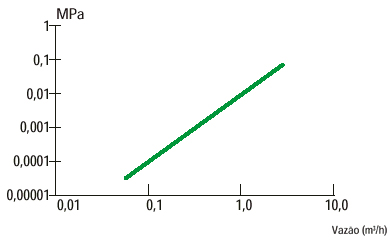

Gráfico de perda de carga
Condições de instalação
- O hidrômetro deve ser instalado no ponto mais baixo da tubulação;
- Realizar a purga do sistema do cavalete;
- Montar o hidrômetro no cavalete (quando aplicável);
- Girá-lo com o mostrador da relojoaria para baixo;
- Escoar a água abundantemente através do sistema;
- Retorná-lo a posição normal de operação e apertar corretamente as conexões;
- Verificar se não há vazamentos e se o hidrômetro funciona corretamente;
- Lacrar o hidrômetro ao cavalete, quando for aplicável.
Relojoaria
-
Plana / Standart
-
Inclinada 45º
-
Cobre vidro
-
Pré-equipada
